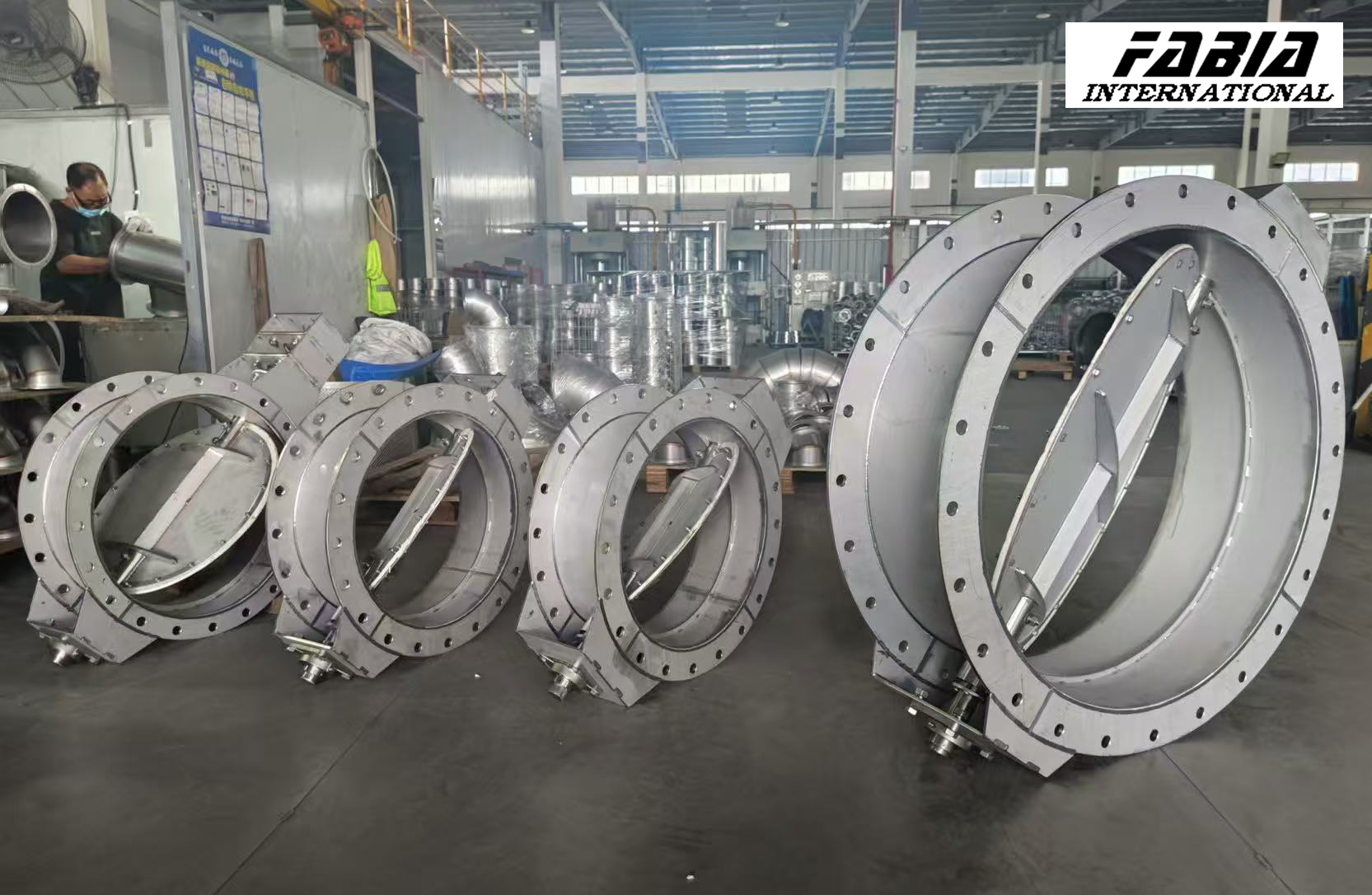

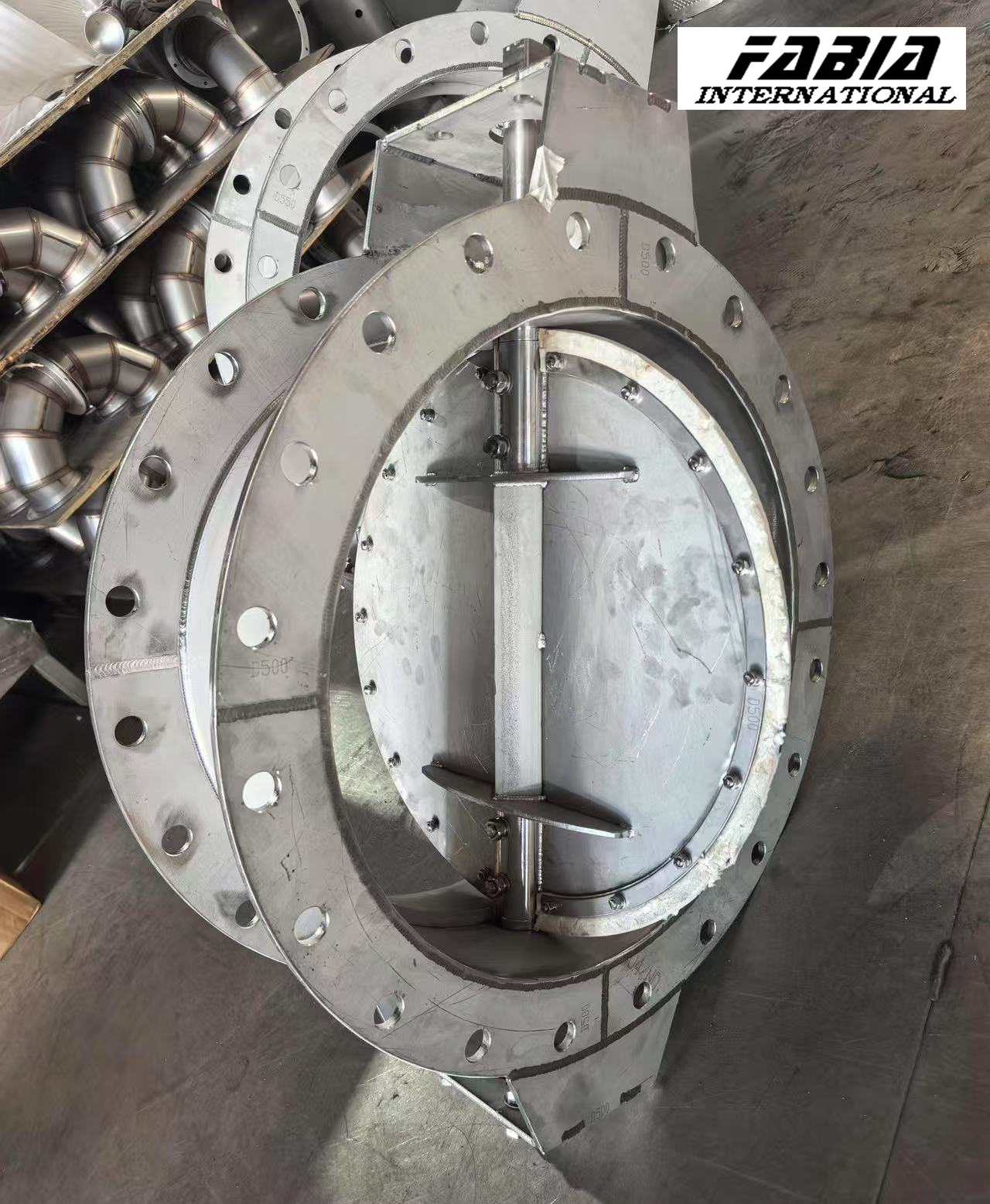

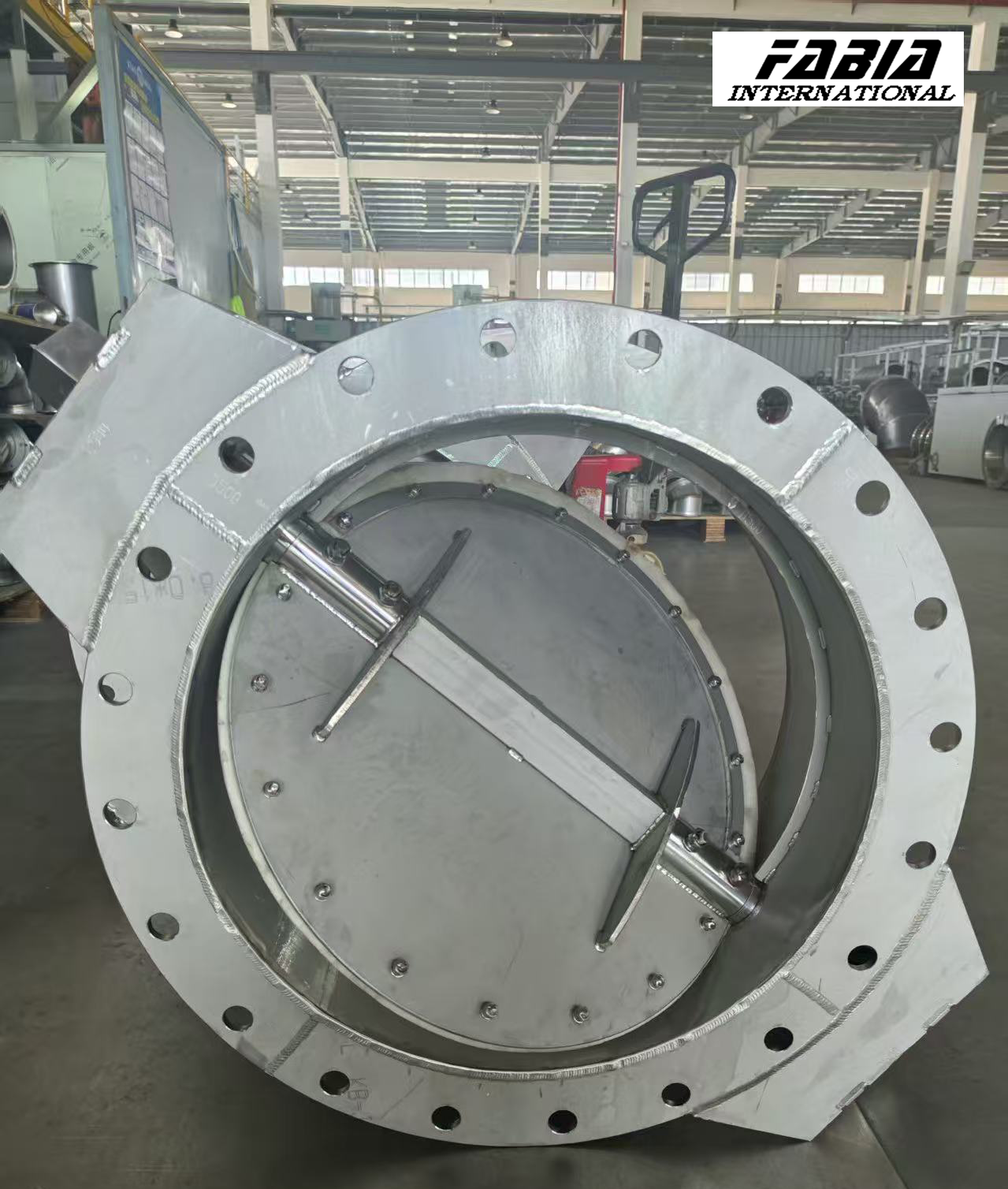

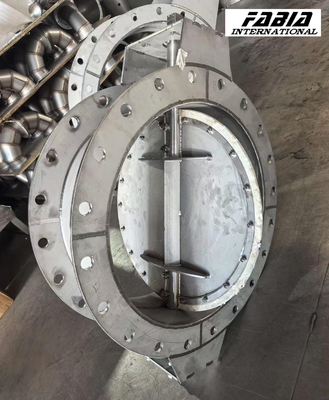

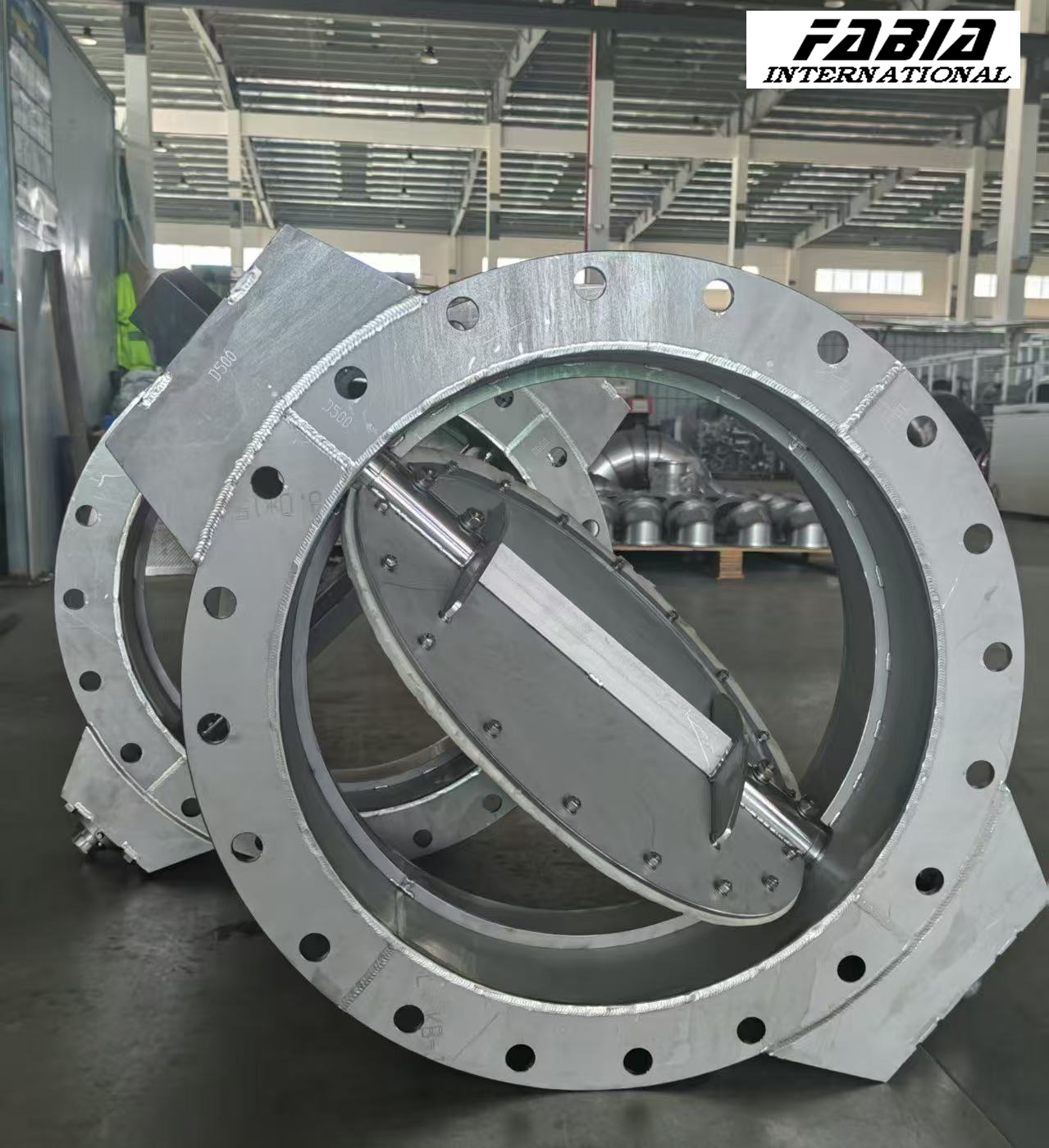

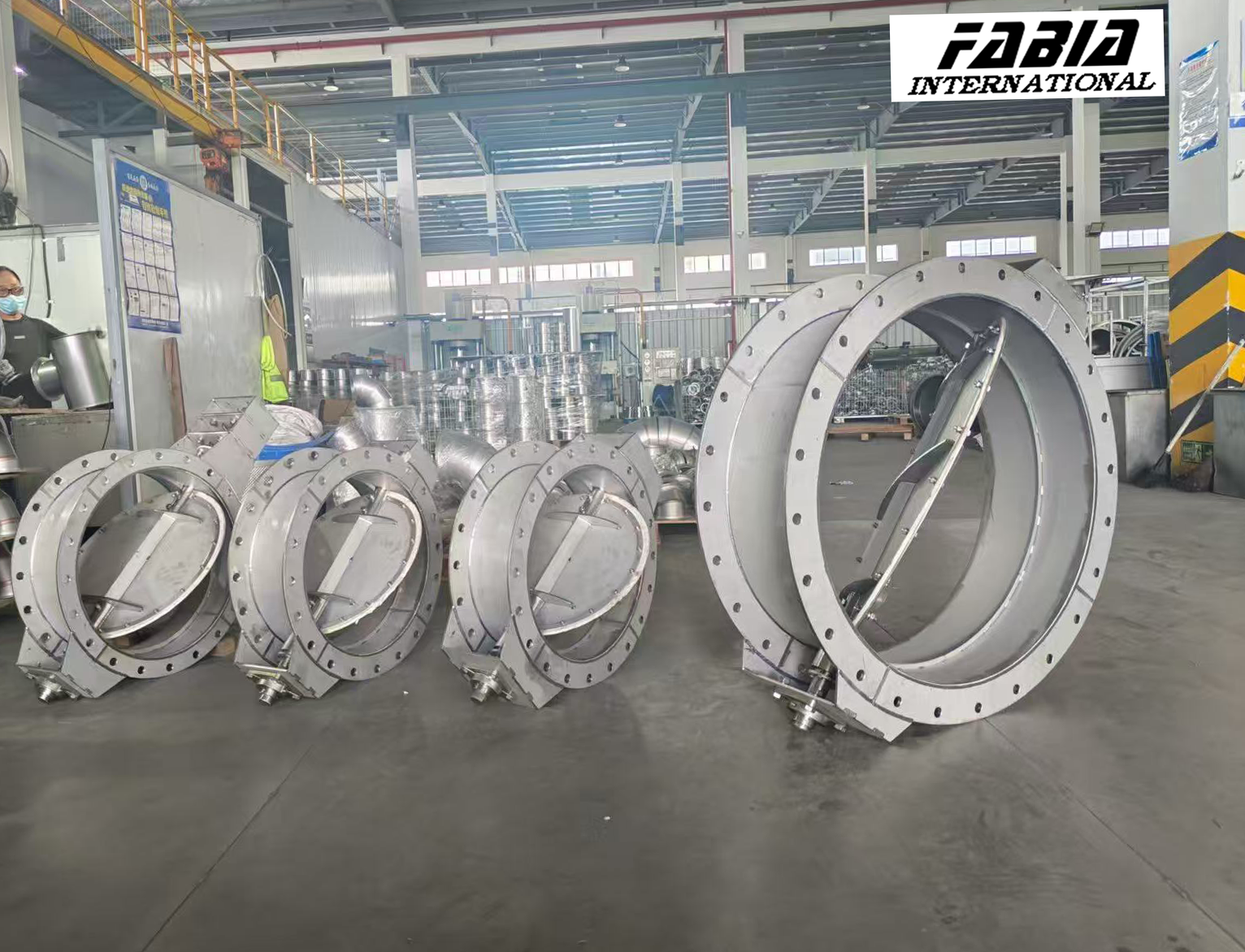

Katup Kupu-Kupu Gas Buang Katup Kupu-Kupu Industri Katup Udara

‌Prinsip Kerja Inti Katup Kupu-Kupu Gas Buang:

1. ‌Mekanisme Kontrol Rotasi:‌
   Disk berputar 90° untuk mencapai pembukaan/penutupan cepat dan pengaturan aliran. Desain aliran dua arah mengakomodasi arah media maju dan mundur.
2. ‌Aktuasi & Penentuan Posisi:‌
   Aktuator listrik mengontrol secara presisi sudut rotasi melalui penggerak motor dan reduksi roda gigi, memastikan pengoperasian yang responsif. Sakelar batas internal menjamin penentuan posisi yang akurat.
3. ‌Optimasi Penyegelan Suhu Tinggi:‌
   Penyegelan planar antara disk dan dudukan—dikombinasikan dengan dudukan bahan elastis—secara otomatis menyesuaikan tekanan kontak, sehingga memastikan integritas penyegelan yang andal di lingkungan gas buang bersuhu tinggi (misalnya, sistem desulfurisasi).

4. Pengantar Katup Kupu-Kupu Gas Buang

   Katup kupu-kupu gas buang adalah katup kontrol khusus yang dirancang untuk media gas bersuhu tinggi, bertekanan tinggi, dan korosif (misalnya, gas buang, debu, udara panas). Digunakan secara luas dalam ventilasi industri, penghilangan debu lingkungan, dan sistem energi, mereka diperkenalkan secara sistematis di bawah lima aspek: definisi inti, prinsip kerja, jenis struktural, fitur utama, dan aplikasi tipikal.

5. Definisi & Ikhtisar‌

   Katup kupu-kupu gas buang menggunakan struktur disk melingkar untuk mengatur, mengalihkan, menggabungkan, atau mengalihkan aliran media melalui gerakan rotasi. Mereka terutama digunakan di lingkungan yang keras seperti cerobong suhu tinggi dan sistem desulfurisasi. Fungsi inti meliputi ‌pengaturan aliran‌, ‌kontrol tekanan‌, dan ‌isolasi media‌, menawarkan keuntungan dari ‌resistensi aliran rendah‌, ‌aktuasi cepat‌, dan ‌kemudahan perawatan‌.

6. ‌Prinsip Kerja‌

   Katup beroperasi melalui penggerak eksternal (misalnya, tuas manual, aktuator listrik/pneumatik) yang memutar batang katup untuk memindahkan disk antara 0° (tertutup) dan 90° (terbuka):

   • ‌Kontrol Buka/Tutup‌:
     • Paralel dengan sumbu pipa: ‌Terbuka penuh‌ (resistensi aliran minimal).
     • Tegak lurus terhadap sumbu: ‌Tertutup penuh‌ (kebocoran media nol).
   • ‌Mekanisme Penyegelan‌:
     • Disk dan dudukan membentuk antarmuka penyegelan melalui ‌penyegelan planar‌ atau bahan elastis (misalnya, karet EPDM).
     • Dalam posisi tertutup, dudukan berubah bentuk di bawah kompresi untuk menghasilkan tekanan penyegelan (kelas kebocoran hingga ‌ANSI Kelas VI‌).
   • ‌Mode Aktuasi‌:
     • ‌Manual‌: Sesuaikan bukaan melalui skala roda tangan.
     • ‌Listrik/Pneumatik‌: Aktuator menerima sinyal 4–20mA untuk kontrol aliran yang presisi dan pengoperasian otomatis.







     •  Struktur & Klasifikasi‌

       Diklasifikasikan berdasarkan desain eksentrisitas:

       • ‌Tipe Garis Tengah‌:
         Batang sejajar dengan pusat disk; penyegelan dua arah; resistensi aliran sangat rendah; ideal untuk sistem bertekanan rendah, aliran tinggi (misalnya, saluran ventilasi).
       • ‌Tipe Eksentrik‌:
         • Desain offset tunggal/ganda/tiga mengurangi gesekan dan meningkatkan daya tahan segel di bawah tekanan/suhu tinggi (misalnya, offset tiga cocok untuk suhu ekstrem ≤650°C).
       • ‌Pemilihan Material‌:
         • Bodi: Baja karbon/baja tahan karat.
         • Cincin Disk/Segel: Paduan tahan korosi/aus (baja tahan karat 304H, baja dupleks, Hastelloy®).
         • Dudukan: Lapisan tungsten karbida untuk ketahanan abrasi.
       • ‌Desain Inovatif‌:
         • ‌Mekanisme sambungan empat batang‌ (lengan penggerak, lengan yang digerakkan, dll.) secara vertikal mengangkat disk menjauh dari dudukan selama pengoperasian, meminimalkan gesekan dan mendistribusikan tekanan secara merata untuk memperpanjang umur segel.
