Katup Periksa Wafer FABIA Industri katup Istilah standar Mencegah Aliran Balik Medium

‌Pengantar Produk:  Katup Periksa Wafer‌

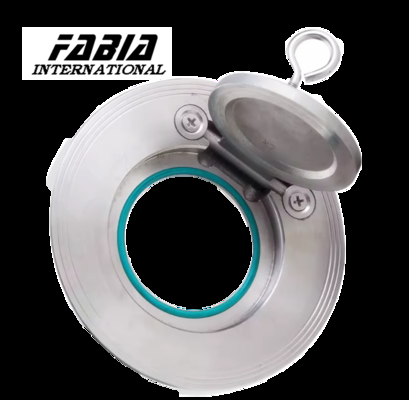

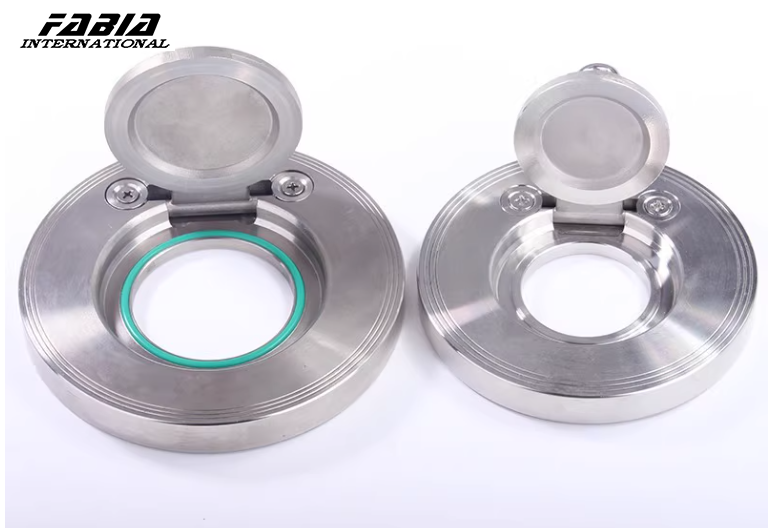

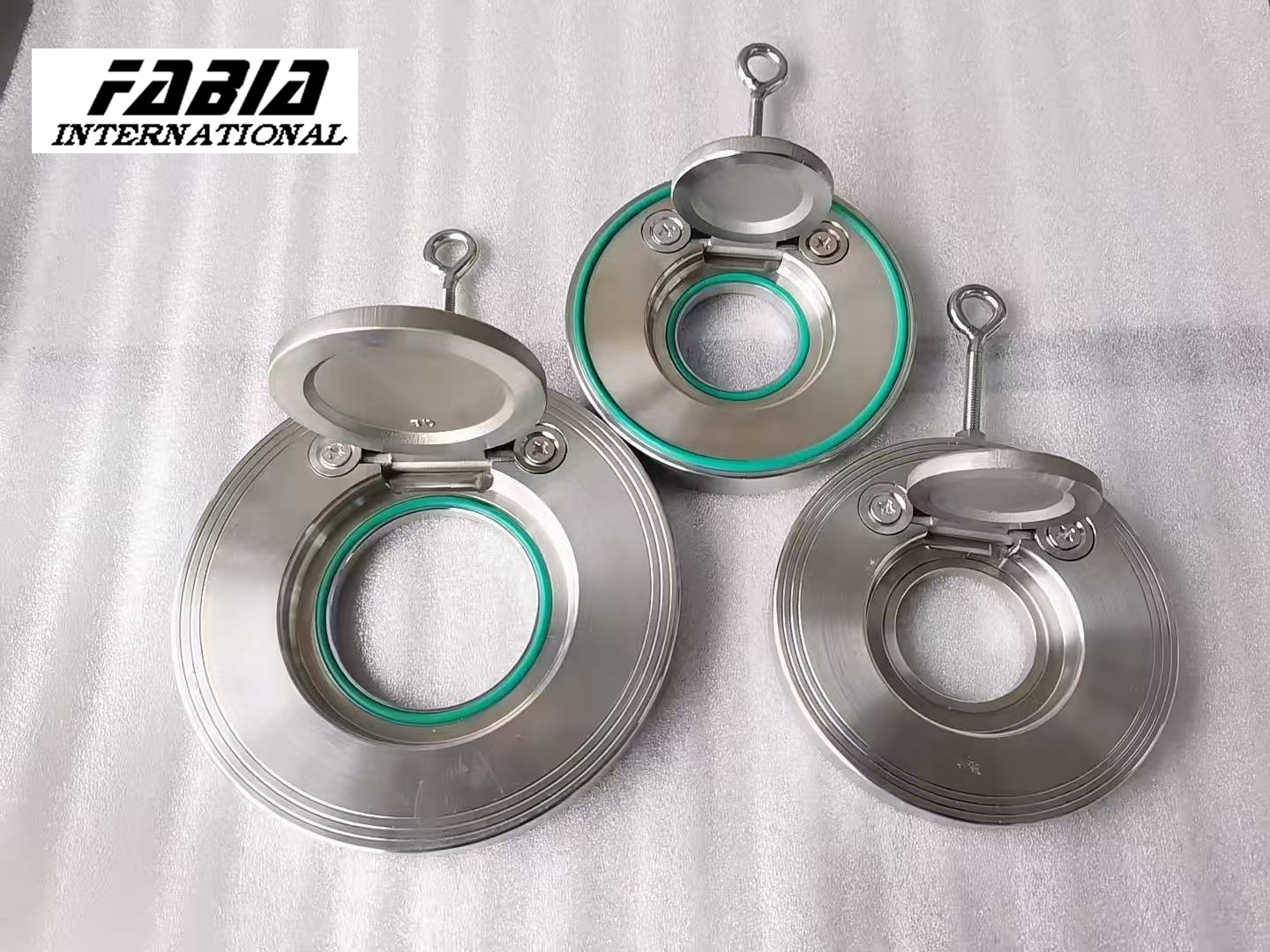

Katup Periksa Ayun Wafer Tipis adalah katup periksa ultra-kompak yang menampilkan struktur sederhana, desain yang menarik secara estetika, konstruksi ringan, dan pemasangan yang mudah. Sangat cocok untuk sistem pasokan air, minyak bumi, kimia, metalurgi, dan sektor industri lainnya ‌di mana ruang pemasangan terbatas‌.

‌Fungsi:‌
Dipasang dalam sistem perpipaan, fungsi utamanya adalah untuk ‌mencegah aliran balik media‌, menghindari rotasi terbalik pompa dan motor penggeraknya, dan mengeluarkan media dari wadah. Katup ini juga dapat digunakan pada perpipaan tambahan untuk sistem bantu di mana tekanan mungkin melebihi tekanan sistem utama. Tergantung pada pemilihan material, katup ini dapat disesuaikan dengan pipa yang membawa berbagai media. Sebagai komponen fluida integral dari pipa, proses pembukaan/penutupan cakramnya dipengaruhi oleh keadaan aliran transien sistem; sebaliknya, karakteristik penutupan cakram memengaruhi dinamika aliran fluida.

‌Parameter Teknis:‌

• ‌Model:‌ Diterjemahkan sebagai "Katup Periksa Wafer" (istilah industri standar).
• ‌Standar yang Berlaku:‌ Tekanan Nominal PN1.6MPa ~ 42.0MPa, Kelas150 ~ 2500LB; Diameter Nominal DN15 ~ 1200mm, NPS 1/2" ~ 48".
• ‌Suhu Operasi:‌ -196°C ~ 540°C.
• ‌Material Badan:‌ Baja Karbon, Baja Tahan Karat, dll.
• ‌Media yang Kompatibel:‌ Air, Uap, Gas, Produk Minyak, Asam, dll.

‌Deskripsi Produk:‌

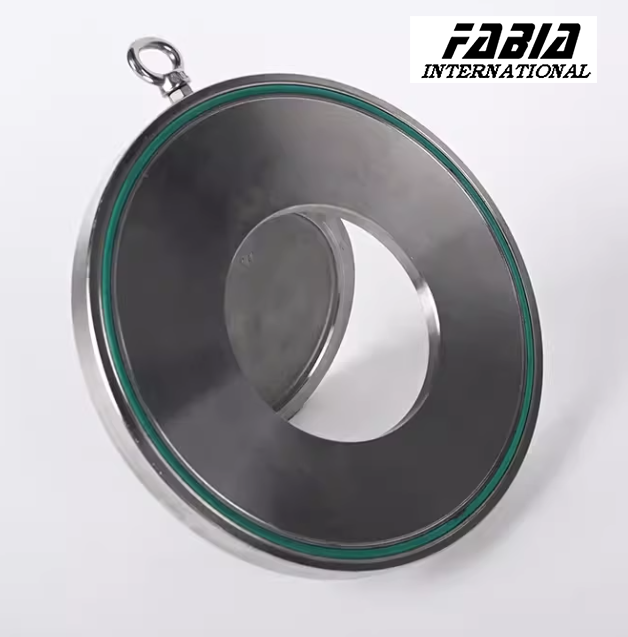

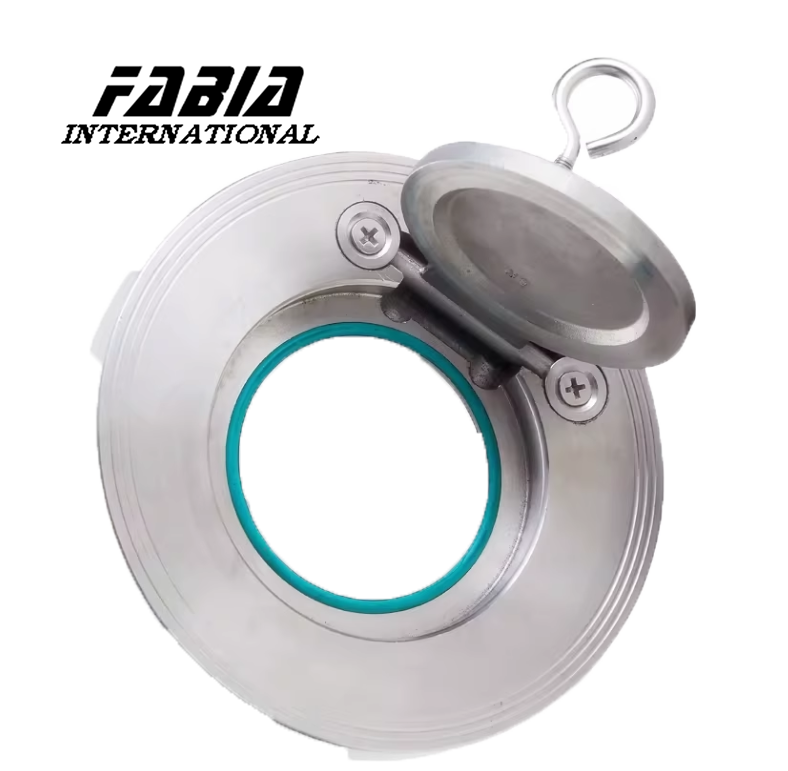

Katup Periksa Ayun Wafer adalah ‌desain ultra-tipis‌ yang menggunakan struktur kompak dan konfigurasi cakram tunggal. Cincin-O terintegrasi memastikan ‌kinerja penyegelan yang sangat baik‌. Dibandingkan dengan katup periksa ayun tradisional, seri ini menawarkan keunggulan termasuk:

• ‌Tidak ada kebocoran eksternal.‌
• ‌Dapat dipasang dalam orientasi apa pun.‌
• ‌Kemampuan penyegelan yang unggul.‌
• ‌Getaran linier minimal.‌
• ‌Penurunan tekanan rendah.‌
• ‌Tidak ada keausan cincin dudukan.‌

‌Prinsip Kerja:‌

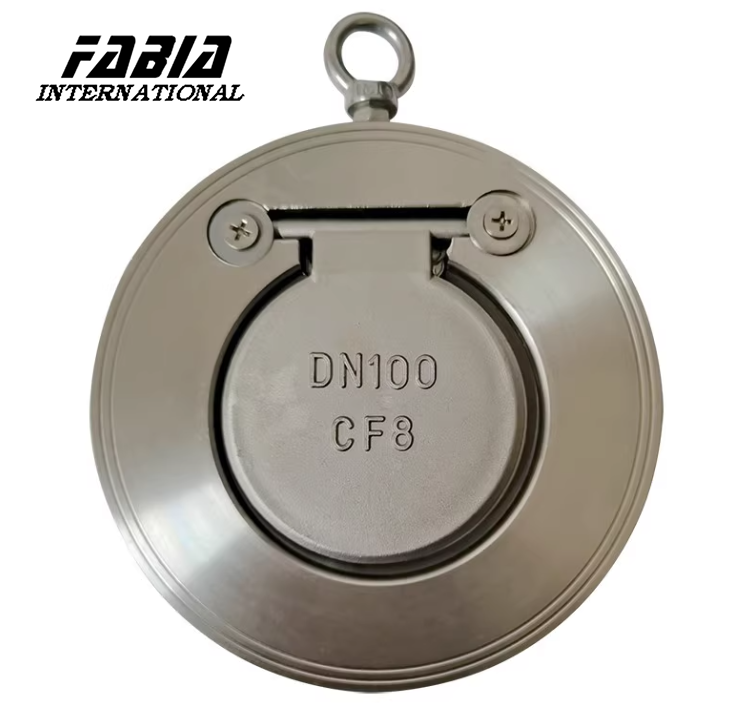

Katup menggunakan ‌mekanisme ayun lengan-ayun yang dipasang di dalam‌. Cakram berputar di sekitar pin poros: aliran fluida mendorong cakram terbuka untuk memungkinkan lewatnya fluida. Saat aliran berbalik, cakram menutup secara otomatis di bawah beratnya sendiri dan gaya media aliran balik.

‌Fitur Produk:‌

1. ‌Penutupan cakram yang cepat‌ meminimalkan tekanan palu air.
2. ‌Struktur kompak, tapak kecil, dan ringan‌.
3. Cakram terbuka sepenuhnya di bawah ‌tekanan diferensial minimal‌.
4. ‌Jalur aliran tidak terbatas‌ memastikan resistensi fluida rendah.
5. ‌Pengoperasian yang responsif‌ dan ‌kinerja penyegelan yang andal‌.
